壓力容器

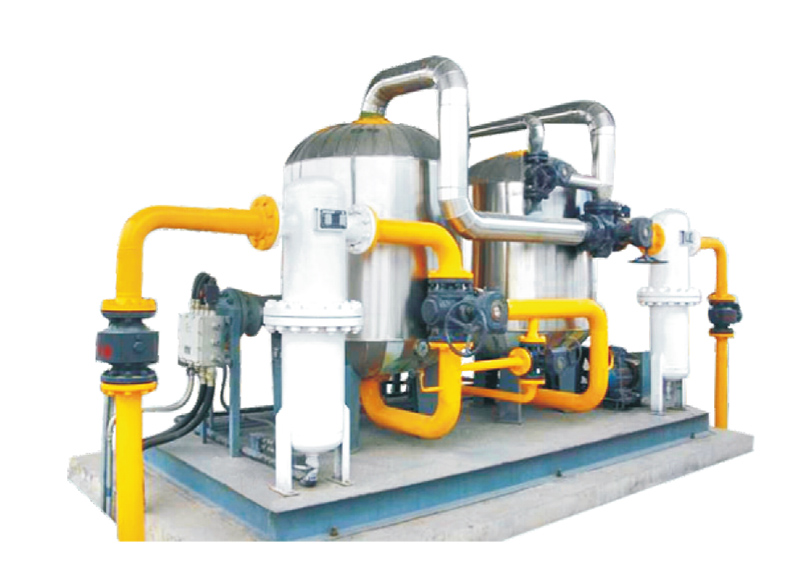

| 天然氣低壓脫水裝置 | |
| 工作流量 | 720-20000m3/h |
| 工作壓力 | 0.15-9.5MPa |
| 入口壓力露點 | -13℃/最高工作壓力 |
| 系統設計壓力 | 0.6-9.9MPa |
低壓脫水裝置，將進入壓縮機前的天然氣中的微量水份進一步脫除，使得天然氣在壓縮過程及儲存環節中不會(huì )產生凝析水，保障壓縮機的正常運行和天然氣在存儲、運輸及使用過程的安全。
主要結構采用整體橇裝雙吸附塔、半自動/全自動方式。吸附塔內利用多孔性分子篩對水分子的強烈的親和力，除去天然氣中的水分；分子篩再生時，采用閉式循環加熱再生的方法，用高溫氣體將已吸附飽和的分子篩中的水分脫去，使塔內分子篩重新獲得吸附能力。雙塔交替“干燥-再生”，具備連續工作的能力。
| 項目 | 參數 |
| 工作流量 | 720-20000m3/h |
| 工作壓力 | 0.15-9.5MPa |
| 入口壓力露點 | -13℃/最高工作壓力 |
| 系統設計壓力 | 0.6-9.9MPa |
| 吸附劑 | 4A分子篩 |
| 再生冷卻方式 | 風冷卻 |
| 電源 | 380V/50hz/12.37-50.05kw |
| 進出口壓力降 | ≦50kPa |
| 噪聲 | ≤75DB |
| 外形尺寸 | (2400-4500)*(1900-2400)*(2400-3300) |
| 工作方式 | 雙塔交替"吸水-再生"，連續供氣 |
| 控制方式 | PLC可編程控制器、觸摸屏顯示控制、故障自動報警 |
| 工作介質 | 天然氣（GB17820/Ⅱ） |
| 進口溫度 | -20-40℃ |
| 單塔連續工作時間 | ≥12h |
| 再生時間 | ≤8h |
| 出口常壓露點 | ≤-63℃ |
| 出口過濾精度 | ≤3μm |
| 防護等級 | IP54或IP55 |
| 電機隔爆等級 | Exd BT4 |
| 再生氣加熱溫度 | 150-200℃ |
| 進出口管徑 | DN50-300 |
| 再生方式 | 自動控制閉式循環、加熱再生、零排放 |
| 切換方式 | 手動/自動閥門，雙塔手動/自動切換 |
